Описание индикаторов Vogel по DIN 878
Тип оборудования: Индикатор
Производитель: Vogel
Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы
Гарантия на индикаторы Vogel по DIN 878: 12 месяцев
Индикаторы Vogel по DIN 878 включены в ГосРеестр средств измерений РФ
Назначение прибора:
Индикаторы Vogel по DIN 878, диапазон от 0-1х0,001 мм до 0-10х0,01 мм, с вращающейся шкалой, с заводским сертификатом, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.
Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:
- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.
Особенности:
Индикатор DIN 878
Хорошее исполнение, предназначен для цеха и как средство проверки
Прочный корпус с матовой хромировкой
Измерительный палец и шток нержавеющие и закалены
С подвижными маркерами
Вращающаяся шкала для установкой на ноль
Заводской сертификат (СС) заказывается дополнительно
Включены в ГосРеестр средств измерений
Технические характеристики:

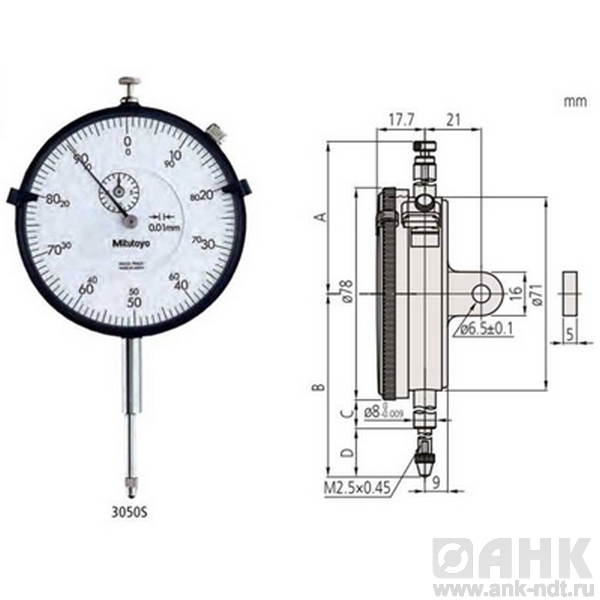

| Предел измерений мм | Цена деления мм | Защита от толчков | A мм | B мм | C мм | D мм | Вес кг |
| 0-10 | 0,01 | нет | 40 | 18,5 | 7,5 | 58 | 0,19 |
| 0-1 | 0,001 | нет | 40 | 18,5 | 7,5 | 58 | 0,19 |
| 0-5 | 0,001 | нет | 40 | 18,5 | 7,5 | 58 | 0,19 |
| 0-10 | 0,01 | да | 40 | 18,5 | 7,5 | 58 | 0,2 |
| 0-1 | 0,001 | да | 40 | 18,5 | 7,5 | 58 | 0,2 |
